产品概述
HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵，泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联系和带轴承托架式两种，所有泵的轴封均采用悬臂式技术的机械密封，由于优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，HYLZ系列不锈钢耐腐蚀自吸泵还具有自吸性能，两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

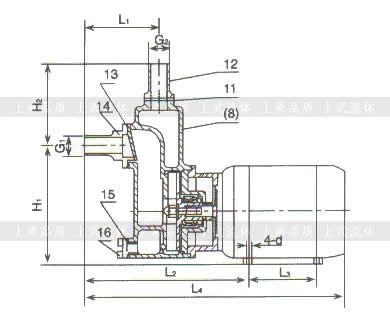

结构图
| 序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 |
| 1 | 电机 | 2 | 键 | 3 | 连接架 | 4 | 泵盖 |
| 5 | 机械密封 | 6 | O型橡胶圈 | 7 | 叶轮 | 8 | 泵头 |
| 9 | 叶轮螺母 | 10 | 塑料密封垫圈 | 11 | 出口橡胶垫圈 | 12 | 出水咀 |
| 13 | 橡胶止回阀 | 14 | 入水咀 | 15 | 螺塞橡胶密封垫圈 | 16 | 螺塞 |
性能参数
| 型号（三相/380伏/50赫） | 型号（单相/220伏/50赫） | 电机功率(kw) | 口径(mm) | 效率(%) | 扬程H(m) 流量Q (m3/h) | 汽蚀余量 |
| 进口 | 出口 |
| 25HYLZ-8 | 25HYLZ-8D | 0.25 | 25 | 25 | 40 | H | 9 | 8 | 7 | 6 | 5 | 4 | 3 |
|
| 5.5 |
| Q | 2.3 | 3 | 3.5 | 4.3 | 4.8 | 5.2 | 5.5 |
|
|
| 25HYLZ-13 | 25HYLZ-13D | 0.55 | 25 | 25 | 40 | H | 16 | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 4 | 4 |
| Q | 3 | 4 | 4.8 | 6 | 6.5 | 7.5 | 8.5 | 9.5 | 10 |
| 40HYLZ-18 | 40HYLZ18D | 1.5 | 40 | 40 | 49 | H | 21 | 20 | 19 | 18 | 16 | 14 | 12 | 10 | 8 | 4 |
| Q | 6 | 7 | 8.5 | 10 | 12 | 14 | 15.5 | 17.3 | 18.5 |
| 50HYLZ-22 |
| 3 | 50 | 50 | 50 | H | 28 | 26 | 25 | 24 | 22 | 20 | 18 | 16 | 14 | 4 |
| Q | 8.5 | 11.5 | 13.5 | 14.5 | 16.5 | 19 | 20.5 | 22 | 23.8 |
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
