产品概述
FSB系列氟塑料合金离心泵输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，具有特强的耐腐蚀性，并具有机械强度高，耐老化，无毒素分解优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源。

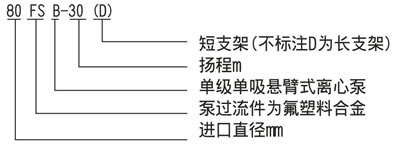

型号意义
适用场景
本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏的现象。
泵的轴封
该泵采用外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

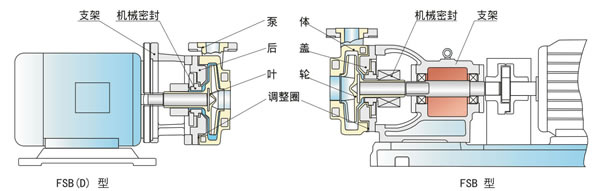

结构图

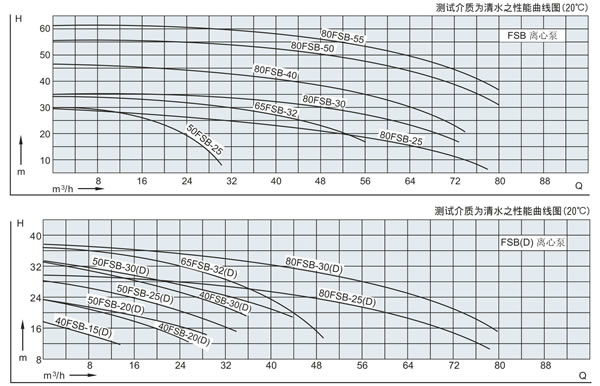

性能参数
| FSB长支架-型号 | 流量 | 扬 程(m) | 口 径 (mm) | 功 率 (Kw) | 转 速
(r/min) | 汽蚀余量
(m) | 效 率
(%) |
| 进口 | 出口 | 轴功率 | 电机功率 |
| 25FSB-10 | 3.6 | 10 | 25 | 25 | 0.69 | 1.5 | 2900 | 3 | 35 |
| 25FSB-20 | 3.6 | 20 | 25 | 25 | 0.97 | 1.5 | 2900 | 3 | 35 |
| 25FSB-25 | 3.6 | 25 | 25 | 25 | 1.25 | 1.5 | 2900 | 3 | 35 |
| 40FSB-15 | 5 | 15 | 40 | 32 | 0.51 | 3 | 2900 | 3 | 40 |
| 40FSB-20 | 10 | 20 | 40 | 32 | 1.16 | 3 | 2900 | 3 | 42 |
| 40FSB-30 | 10 | 30 | 40 | 32 | 1.18 | 3 | 2900 | 3 | 52 |
| 40FSB-40 | 6.3 | 40 | 40 | 25 | 3.1 | 4 | 2900 | 3 | 40 |
| 40FSB-50 | 6.3 | 50 | 40 | 25 | 3.55 | 4 | 2900 | 3 | 52 |
| 40FSB-80 | 6.3 | 80 | 40 | 25 | 7.11 | 7.5 | 2900 | 3 | 52 |
| 50FSB-20 | 12.5 | 20 | 50 | 32 | 1.49 | 3 | 2900 | 3.5 | 55 |
| 50FSB-25 | 12.5 | 25 | 50 | 32 | 1.86 | 3 | 2900 | 3.5 | 55 |
| 50FSB-30 | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
| 50FSB-40 | 12.5 | 40 | 50 | 32 | 4.3 | 7.5 | 2900 | 3 | 39 |
| 50FSB-50 | 12.5 | 50 | 50 | 32 | 5.8 | 7.5 | 2900 | 3 | 39 |
| 65FSB-32 | 25 | 32 | 65 | 50 | 4.8 | 5.5 | 2900 | 2 | 45 |
| 65FSB-40 | 25 | 40 | 65 | 40 | 7.2 | 11 | 2900 | 3 | 52 |
| 65FSB-50 | 25 | 50 | 65 | 40 | 8.6 | 11 | 2900 | 3.5 | 52 |
| 65FSB-80 | 25 | 80 | 65 | 40 | 14.1 | 18.5 | 2900 | 4.5 | 50 |
| 80FSB-20 | 50 | 20 | 80 | 65 | 4.7 | 5.5 | 2900 | 3 | 45 |
| 80FSB-25 | 50 | 25 | 80 | 65 | 5.7 | 7.5 | 2900 | 3 | 50 |
| 80FSB-30 | 50 | 30 | 80 | 65 | 6.9 | 7.5 | 2900 | 3.5 | 59 |
| 80FSB-40 | 50 | 40 | 80 | 50 | 10.2 | 11 | 2900 | 3.5 | 48 |
| 80FSB-50 | 50 | 50 | 80 | 50 | 11.9 | 15 | 2900 | 3.5 | 57 |
| 80FSB-55 | 50 | 55 | 80 | 50 | 13.5 | 18.5 | 2900 | 4 | 50 |
| 80FSB-80 | 50 | 80 | 80 | 50 | 24.6 | 30 | 2900 | 4 | 66 |
| 100FSB-20 | 100 | 20 | 100 | 80 | 8.6 | 11 | 2900 | 3.5 | 68 |
| 100FSB-32 | 100 | 32 | 100 | 80 | 11.9 | 15 | 2900 | 3.5 | 68 |
| 100FSB-40 | 100 | 40 | 100 | 65 | 21.3 | 30 | 2900 | 4.5 | 73 |
| 100FSB-50 | 100 | 50 | 100 | 65 | 23.9 | 30 | 2900 | 4.5 | 73 |
| 125FSB-32 | 160 | 32 | 125 | 80 | 24.15 | 30 | 2900 | 5 | 70 |
| 125FSB-50 | 200 | 50 | 125 | 100 | 39.2 | 55 | 2900 | 5 | 65 |
| 150FSB-32 | 150 | 32 | 200 | 125 | 35.3 | 45 | 1450 | 5 | 65 |
| FSB(短支加架D)-型号 | 流量 | 扬 程(m) | 口 径 (mm) | 功 率 (Kw) | 转 速
(r/min) | 汽蚀余量
(m) | 效 率
(%) |
| 进口 | 出口 | 轴功率 | 电机功率 |
| 40FSB-15(D) | 5 | 15 | 40 | 32 | 0.51 | 3 | 2900 | 3 | 40 |
| 40FSB-20(D) | 10 | 20 | 40 | 32 | 1.16 | 3 | 2900 | 3 | 42 |
| 40FSB-30(D) | 10 | 30 | 40 | 32 | 1.18 | 3 | 2900 | 3 | 52 |
| 50FSB-20(D) | 12.5 | 20 | 50 | 32 | 1.49 | 3 | 2900 | 3.5 | 55 |
| 50FSB-25(D) | 12.5 | 25 | 50 | 32 | 1.86 | 3 | 2900 | 3.5 | 55 |
| 50FSB-30(D) | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
| 65FSB-32(D) | 25 | 32 | 65 | 50 | 3.61 | 5.5 | 2900 | 3.5 | 65 |
| 80FSB-25(D) | 42 | 25 | 80 | 65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
| 80FSB-30(D) | 50 | 30 | 80 | 65 | 6.82 | 7.5 | 2900 | 3.5 | 68 |
| 注： 如所需参数不在此表范围，我厂可根据用户要求予以调整，表中部分大型泵壳体为衬氟型 |
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
