IHF型氟塑料衬里离心泵
IHF型氟塑料衬里离心泵
产品详情

产品概述

    上武流体IHF型泵为单级单吸式氟塑料合金化工离心泵,是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽,输送介质温度为-85℃~200℃等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用,是目前耐腐蚀装备之一。

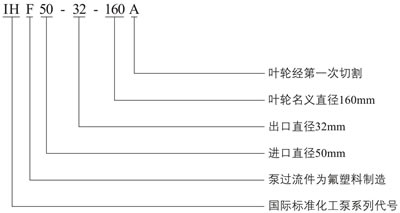

型号意义


产品特点

IHF型氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99.9%氧化铝陶瓷或碳化硅,动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理,耐腐蚀强,密封性能严密可靠,工作稳定,噪声低,使用寿命长。

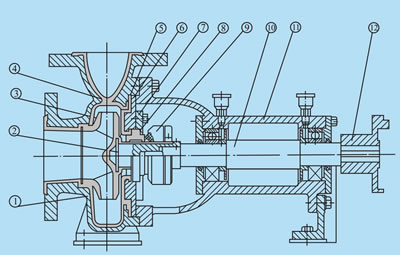

结构图


序号名称材料序号名称材料
1泵体HT2007机封盖压1Cr18Ni9Ti
2叶轮骨架45#钢8静环99.9%氧化铝陶瓷
3叶轮聚全氟乙丙烯9动环填充四氟乙烯
4泵体衬里聚全氟乙丙烯10泵轴3Cr13
5泵盖衬里聚全氟乙丙烯11轴承体HT200
6泵盖HT20012联轴器HT200

性能参数

型 号转速 r/min流量Q扬程 m效率 %功率 P必耐汽 蚀余量 (m)
m3/hl/s轴功率电机功率
(KW)
IHF32-25-12529003.50.9721400.51.52.3
51.3920440.62
6.51.818420.76
14501.750.495.25370.0680.752.3
2.50.695400.085
3.250.94.5380.105
IHF32-25-125A29003.10.0617.6380.71.12.3
4.51.2516410.48
5.81.6114.4400.57
IHF32-25-16029003.50.9733340.932.22.3
51.3932401.1
6.51.830421.26
14501.750.498.25300.1310.752.3
2.50.698380.143
3.250.97.5400.166
IHF32-25-160A29003.10.8629300.811.52.3
4.51.2528350.97
5.81.6126361.14
IHF40-32-12529004.41.2221400.632.22.5
6.51.820450.79
8.32.3118430.95
14502.20.65.25370.0850.752.5
3.250.95410.108
4.151.154.5400.127
IHF40-32-125A29003.91.0817.6380.491.52.5
5.61.5616420.58
7.42.0614.4400.72
IHF40-32-16029004.41.2233341.162.22.5
6.51.832401.42
8.32.3130391.71
14502.20.68.25330.140.752.5
2.50.98360.15
3.251.157.5370.18
IHF40-32-160A29003.91.0829320.961.52.5
5.61.5628381.23
7.42.0626371.41
IHF50-32-12529008.81.0821.5451.152.23
12.51.5620541.26
16.32.0617.5531.47
14504.41.25.37370.170.753
6.251.745460.18
8.152.264.37450.22
IHF50-32-125A290082.2217420.881.53
113.0516520.92
14.54.0314511.08
IHF50-32-16029008.82.4433411.9343
12.53.4732482.27
16.34.5330472.84
14504.41.28.25310.310.753
6.251.748410.33
8.152.267.5420.39
IHF50-32-160A29008.22.2829391.1633
11.73.2528471.88
15.24.2226462.34
IHF50-32-20029008.82.4452343.77.53
12.53.4750424.1
16.34.5348415.2
14504.41.213250.621.53
6.251.7412.5330.65
8.152.2612360.74
IHF50-32-200A29008.22.2845313.245.53
11.711.744403.5
15.215.242394.45
IHF50-32-25029008.88.882277.3113
12.512.580357.8
16.316.3763410
14504.44.420.5201.222.23
6.256.2520271.26
8.158.1519301.4
IHF50-32-250A29008.28.271254.537.53
11.711.770346.56
15.215.268338.52
IHF65-50-125290017.517.521.5561.8333.5
252520642.13
323217.5632.42
14508.728.755.37450.280.753.5
12.512.55570.3
16164.37580.33
IHF65-50-125A290015.615.617531.362.23.5
22.322.316621.57
292914611.79
IHF65-50-160290017.517.533503.155.53.5
252532593.69
323227.5574.2
14508.758.758.25400.491.13.5
12.512.58530.51
16166.87510.59
IHF65-50-160A290016.416.429482.743.5
23.323.328583.1
30.430.424563.54
IHF65-40-200290017.517.552455.5113.5
252550546.3
323245.5547.35
14508.758.7513360.861.53.5
12.512.512.5460.93
16, , , 1611.4471.05
IHF65-40-200A290016.416.446434.37.53.5
23.323.344535
30.430.440525.2
IHF65-40-250290017.517.5823910.118.53.5
2525805010.9
3232765212.74
14508.758.7520.5321.5233.5
12.512.520421.62
161619441.88
IHF65-40-250A290016.416.471368.8153.5
23.323.370489.3
30.430.4685011.25
IHF80-65-1252900353521.5643.25.54
505020693.95
656517674.5
145017.517.55.37540.471.14
25255640.53
32.532.54.25620.61
IHF80-65-125A2900313117622.344
454516682.88
585814673.3
IHF80-65-1602900353533605.24114
505032686.41
656527.5677.27
IHF80-65-160145017.54.868.25500.781.54
256.98620.88
32.596.88611
IHF80-65-160A2900318.629584.17.54
4512.528675.12
5816.124665.34
IHF80-50-2002900359.7252529.53154
5013.9506410.64
6518.145.56512.39
145017.54.8613511.2134
256.912.5591.44
32.5911.38581.74
IHF80-50-200A2900318.646507.35114
4512.544638.56
5816.1406210
IHF80-50-2502900359.72824019.4304
5013.9805021.8
6518.1725125
145017.54.8620.5402.444
256.920502.7
32.5918513.12
IHF80-50-250A2900318.671.53915.4224
4512.5705017.6
5816.1635119.9
IHF100-80-12529007019.423706.26115
10027.820757.26
13036.114657.63
1450359.75.75650.851.54.5
5013.95700.97
65183.5640.98
IHF100-80-125A290062.617.418684.57.55
8924.716735.3
11632.211655.74
IHF100-80-16029007019.434689.53155
10027.8327411.78
13036.1246513.03
1450359.78.5601.352.24.5
5013.98681.6
65186.5671.69
IHF100-80-160A290065.418.232668.6115
93.52628739.3
12133.6216510.6
IHF100-65-20029007019.4526415.5305
10027.8507218.91
13036.1427120.94
1450359.713602.0644.5
5013.912.5682.5
651810.5632.95
IHF100-65-200A290065.418.2466313225
93.526447115.02
12133.6377017.4
IHF100-65-25029007019.4876226.6454
10027.8806931.6
13036.1686835
1450308.3321.25835.54.5
5013.920634.3
6016.718.5624.72
IHF100-65-250A290065.416.276.56020.25374.5
93.526706826.2
12133.6596728

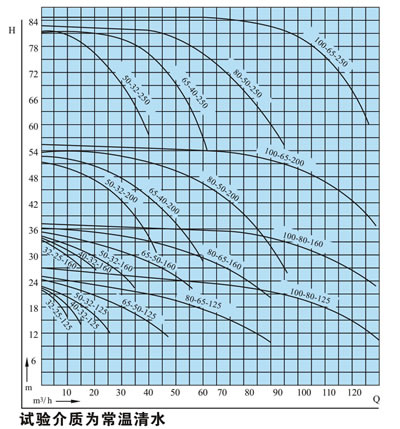

型谱图


安装与注意事项

1.泵的安装是否合理,对泵的正常运行与使用寿命有极其重要影响,故安装和校正必须仔细进行。

2.对照安装尺寸预埋好底脚螺栓,做好混凝土基础工作。

3.待基础水泥凝固后,将泵安装基础上,应用水平仪检查泵和电机轴的水平情况,如不水平,应用垫铁调正直至水平,   调妥后拧紧底脚螺母。

4.检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。

5.泵的吸入和吐出管路应有各自的支架,不允许管路的重量直接由泵来承受,以免把泵压坏。

6.泵的安装位置高于液面(在泵的吸程允许范围内)时,应在吸入管路端部安装上底阀,并在排出管路_上设置灌液螺孔或阀门,供泵起动前灌液之用;泵的安装位置低于液面时,应在吸入管路上按装控制阀门和过滤装置,以防止杂物吸人泵内,过滤面积应大于管路面积的3-4倍。

7.扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀,以防止突然停机时的水锤破坏。

8.必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。

起动、运行与停止

1.泵起动前应将泵内灌满加足输送的液体,严禁无液起动。

2.关闭出口阀门,接通电源后马上检查泵的转向必须按泵的转向箭头-致,严禁逆向运转。

3.泵起动后达到正常转速时,再逐渐打开出口阀门,并调节到所需要的工况投人运行。在吐出管路_上的阀门关闭情况下,泵连续工作的时间不能超过3分钟。4.停机时应先将出口的阀门关闭,然后再切断电源。

维修保养

1.定期检查泵和电机,更换易损零件。

2.经常注意对轴承箱加注优质钙基润滑脂,以保证轴承良好的润滑状态。

3.长期停机不使用时,除将泵内腐蚀性液体放净外,更应注意各部件及泵内流道的清洗干净,并切断电源。

4.泵严禁空载运转。

5.介质中如含有固体颗粒时,应在泵人口处须加过滤器。

注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
