SH型手动手摇泵
SH型手动手摇泵
产品详情

产品概述

  上武流体本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围;流量为15-59升/分,最大扬程为30米。

本型手摇泵结构紧凑,式样大方美观,使用方便可靠,只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。目前所制造的本型泵有:S-25、S-38及SH-25、SH-38等四种。

型号意义

如S-38、SH-38

S-为皮碗式,适用于吸送清水

SH-为活塞式,适用于吸送油类液体

38-为泵之吸入及吐出口直径单位毫米

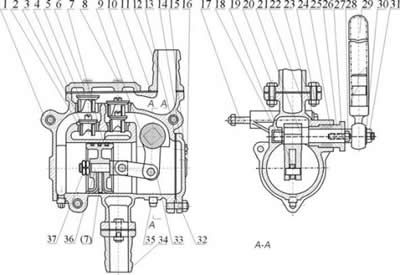

结构图


序号部件序号部件序号部件
1泵体13泵盖纸垫26填料压盖
2吸水阀座14泵盖27双头螺栓
3吸水阀15标牌28螺母
4压水阀座16柳钉29摇手柄部件
5压水阀17螺栓30垫圈
6盖板18衬套31螺母
7活塞式部件19柱销32双头螺栓
(7)皮碗式部件20螺栓33拉杆
8螺栓2134吸入管
9摇臂22填料座35四方螺塞
10盖板纸垫23垫圈36活塞连杆
11吸入、吐出管纸垫24螺母37螺母
12吐出管25填料

性能参数

型 号S-25S-38
SH-25SH-38
流 量(升/分)15-2339-59
最大扬程(米)3030
最大吸入扬程(米)4.54.5
吐出及吸入口径(毫米)2538
活塞直径(mm)75100
活塞行程(mm)7090
往复次数(次/分)30-4530-45
工作人数1-21-2

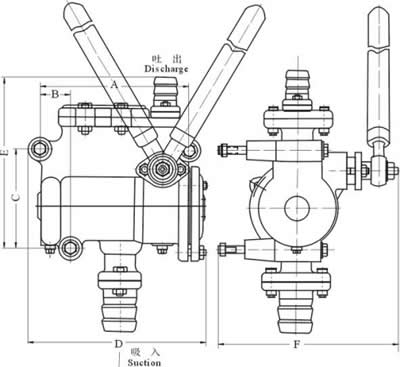

外形尺寸


型号ABCDEFG
S-252005513525026025435
SH-25
S-382465416529531029543
SH-38

注意事项

1、调换活塞环及皮碗

①所使用的手摇泵为活塞式时;先将泵盖拆除,拆下活塞环,倘发现磨损过多,则掉换活塞环,倘活塞环弹性降低,不能与水泵体壁贴牢而间隙过大,则亦必须掉换活塞环,检查活塞环是否与汽缸壁服贴,可用漏光或漏水试验测定。

②所使用的手摇泵为皮碗式时,将泵盖拆掉,看皮碗是否有所损坏,因为皮碗是用牛皮做成的,在使用一个时期很可能磨损,破裂,因此须换新的皮碗。

2、检查吸压水阀

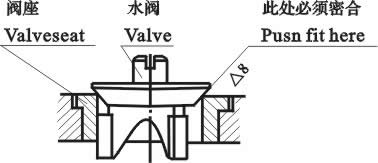

每台水摇泵有四只水阀,即吸水阀及压水阀各二只,都装在泵体上,只要拆除盖板螺母,就可取出(参看水阀示图)。


检查水阀的关键问题,须检查阀与阀座是否密合,即使用一段时间后,可能已被磨损腐蚀不平,而造成漏水,因此在检修时须将阀拆开检查,倘已发现不平,则须用研磨砂研磨,阀与阀座接合处光洁度为△8。

注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
