CS型手摇输油泵
CS型手摇输油泵
产品详情

产品概述

     上武流体CS-20、CS-25、CS-32、CS-40系列手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本公司生产的CS系列手摇泵,设计合理、用料讲究、维修简单,重要的另件均经防腐蚀处理,因此是比较理想的船用泵浦。本公司生产的CS系列手摇泵中Y型和H型在结构和各部尺寸上均相同,其中H型的缸套采用铜材料,以适应海水和生活用水。

性能参数

型  号CS-20CS-25CS-32CS-40
流量m3/分1.2m3/分1.92m3/分2.88m3/分3.9m3/分
排出压力Mpa0.25mPa0.25mPa0.25mPa0.25mPa
吸入真空高度m5m(水柱)5m(水柱)5m(水柱)4.5m(水柱)
活塞行程mm70mm70mm90mm90mm
往复次数次/分50次/分50次/分50次/分50次/分
泵缸直径mmφ65φ75φ88mmφ100mm
手柄作用力kg≈18kg≈230N≈28kg≈28kg
进出水口径mmφ20mmφ25φ32mmφ32mm
重量6KG8.5KG12KG27KG

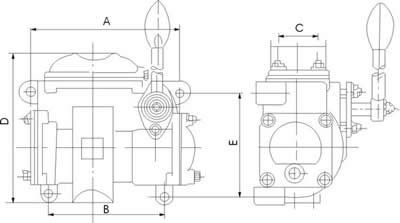

外形尺寸


型号CS-20CS-25CS-32
A180205225
B152180200
C637081
D213220249
E134150165

使用维修

1.使用前先卸下两侧盖及上端盖上的放油螺钉,注入适量润滑油,摇动手柄,直至手柄运动自如为止。

2.工作时手柄应作最大角度的往复摇动。在泵进口前应设置滤器,以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。

3.泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置,并把泵摇动几次看有否异常,若发现不正常,可向本厂调换。

4.本系列泵的油封周期六个月。若长期搁置或长期停止使用,应清洗重新油封。

注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
