SK型直联式真空泵
产品详情

产品概述

       SK直联式水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体允许混有少量液体。 SK直联水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆气体时,不易发生危险,所以其应用更加广泛。

结构图

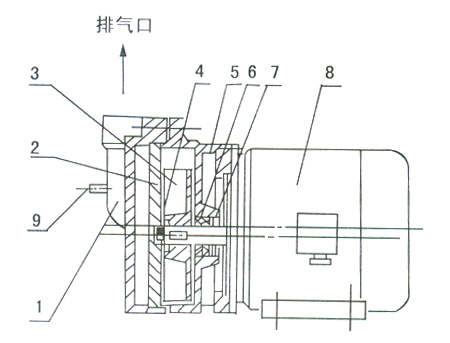

SK-0.15直联水环式真空泵结构图

1、泵盖   2、圆盘   3、叶轮   4、紧固螺栓   5、泵体   6、填料密封   7、档圈   8、电机   9、进水嘴

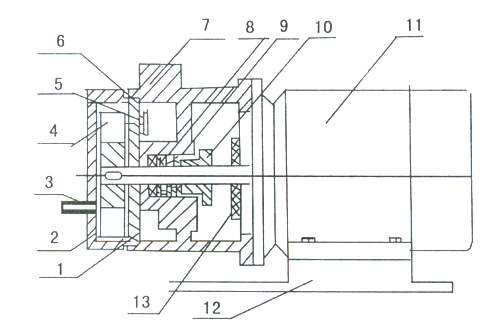

SK-0.4/0.8直联水环式真空泵结构图

1、圆盘   2、泵盖   3、进水管   4、叶轮   5、橡胶球   6、挡板   7、泵体 8、封液环   9、填料   10、填料压盖   11、电机   12、底盘   13、挡水圈

性能参数

型号抽气量
(m3/min)
真空度为
450mmHg时气量
(m3/min)
极限真空
(mmHg)
转速
(R.P.m)
电机功率
(kw)
水耗量
(L/min)
SK-0.150.150.1267028500.553~5
SK-0.40.40.3670028501.54~5
SK-0.80.80.7570028602.25~10
SK-1.5A1.51.35700286038~12

注:表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%

如图(一)所示,叶轮偏心地安装在泵体内,泵起动时,向泵内注入一定高度的水,当叶轮旋转时,水受离心力的作用而在泵体内壁形成一旋转水环,水环下部内表面与轮毂相切,沿箭头方向旋转时,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶片间形成空间并逐渐扩大,内部压力低于入口处压力,此时吸入气体。在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间容积缩小,气体压力高于大气压时被排出。如此叶轮反复工作,泵就连续不断地抽吸气体。

由于在工作过程中,水会随工作时间的延续而发热,同时部分水会与气体一起被排出,因此,工作过程中须不断地向泵内供给冷水,以冷却和补充泵内消耗的水。

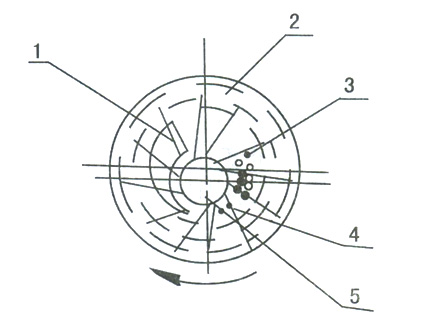

工作原理示意图


1、吸气口   2、水环   3、排气阀   4、排气口   5、叶轮

注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
